Металлизация сварного стыка труб.
Технологический прием электродуговой металлизации сварного стыка труб является доступным и прогрессивным решением для профессиональных подрядчиков.При монтаже элементов трубопроводов стоит задача защиты внутренней поверхности сварного шва от коррозии, так как после сварки остаётся не заизолированный участок (эпоксидная краска на расстоянии 30 мм от места сварки выгорает).
Электродуговая металлизация концов труб – это термическое напыление проволоки с повышенным содержанием никеля и хрома на длину 50+20 мм на внутреннюю поверхность концов труб и деталей. Толщина металлизационного слоя — 250-300 мкм.
Напыление производят в заводских условиях перед нанесением внутреннего эпоксидного покрытия. Эпоксидная краска распыляется поверх металлизационного покрытия в нахлёст.
Наиболее подходящей установкой электродуговой металлизации ,доступной сейчас на российском рынке , заслуженно считается професиональный металлизатор Margarido M45.
Все узлы электродугового металлизатора Margarido доработаны производителем в заводских условиях, для надежной эксплуатации с применением российской либо китайской проволокой.
Штатный шланг ,длинной 14 метров и облегченный распылитель-пистолет позволяют операторц работать с комфортом при металлизации сварного трубного шва.
Эта технология металлизации является альтернативой применению вставных изолированных муфт, и отличается низкой ценой и удобством в монтаже.

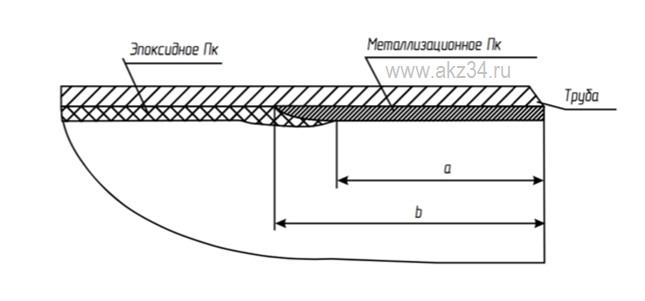

a — длина участка металлизационного покрытия — не менее 60 мм; b — длина концов внутренней поверхности труб, свободных от эпоксидного покрытия — 40±10 мм
При сварке в трассовых условиях металлизационный слой расплавляется, легирует поверхностные слои корневого шва и образует нержавеющий металлический слой на внутренней поверхности сварного соединения. При этом эпоксидная краска остаётся неповреждённой.
Оборудование и материалы.
Электроды. Сварка трубопровода ведется по стандартной технологии с применением стандартных «Черных» электродов типа УОНИ 13/55.
Проволока для металлизации. Применяется проволока с базовыми компонентами Ni 20 Cr 7Al, которая обладает стойкостью к коррозии и окислению при высоких температурах. Эта проволока специально предназначена для создания подслоя для эпоксидных и керамических покрытий.
Металлизационное покрытие обладает повышенной стойкостью к химической и механической агрессивности перекачиваемых сред, таких как обводненная нефть, чистая питьевая вода, техническая вода, солевые растворы, различного состава пульпы и абразивосодержащие растворы, промышленные стоки и газы.
Конкретная марка проволоки определяется на основе ТЗ, либо при оформлении заказа.
Оборудование для электродуговогот цинкования трубы и трубного шва.
Компания ПромТехника предлагает высококачественные, экономически эффективные решения и решения для нефтяной промышленности для подготовки поверхности и защиты покрытий труб, как надводных, так и подводных.
ООО ПромТехника проектирует и поставляет полную систему электродуговой металлизации труб, которая вращает и перемещает трубы мимо пистолетов и акустической распылительной камеры, которая сдержит шум и распыляемую пыль.
Технические решения от компании ПромТехника позволяют, что качество поверхностных покрытий, достичь меньшей меньшей пористости и постоянной толщине слоя металлизации. Это связано с автоматизированным процессом, при котором пистолет удерживается в одном положении, а подающая трубу система точно вращается и перемещается одновременно перед стационарными пистолетами. Основными преимуществами предлагаемого процесса металлизации являются то, что покрытия доступны практически для немедленного использования, без времени высыхания или отверждения; нет риска повреждения компонента; отложения обладают более высокой степенью прочности, чем большинство других термически напыленных отложений; использование только сжатого воздуха и электричества означает более экономичные покрытия.
Простота нового поставленного нами оборудования означает гораздо более быстрое покрытие поверхности и отличное время окупаемости для заказчика.
Стандартно рекомендуется применение для электродуговой металлизации сварного стыка труб металлизатора Margarido M45 Учитывая специфику задачи ,требуется предварительная адаптация металлизатора. Это делается на этапе выбора комплектации металлизатора. Настройка раскрытия факела поставленного металлизатора и режима устойчивой спокойной дуги производится при пуско-наладочных работах. Диаметры труб, марка выбранной проволоки, квалификация оператора и условия работы электродугового металлизатора определяют оптимальные параметры работы аппарата.
В зависимости от диаметров труб и объемов работы,мы можем предложить в качестве опций ,трубные вращатели или специализированные кабинеты Clemco/Zero с автоматическими пистолетами металлизации.
Производительность линии металлизации труб.
Производительность линии металлизации труб определяется техническим заданием Заказчика и бюджетом . Линия интегрируется в действующий производственный цикл, с учетом скорости цехового технологического процесса и отведенной площади под монтаж оборудования.
Технологи и конструкторы ООО «ПромТехника», на договорной основе, оказывают содействие Заказчику в подготовке согласованного ТЗ на изготовление промышленной линии металлизации труб.
Стандартная комплектация производственной линии металлизации наружной поверхности труб /трубного шва цинком или цинк-алюминием :
· Система транспортная из подающих и принимающих рольгангов (Россия) ;
· Проходная камера дробеструйная (Россия или Clemco);
· Комплект подачи, сбора и рекуперации дроби (Россия или Clemco);
· Система вентиляции (Россия или Clemco);
· Камера металлизации (Россия или Margarido);
· Комплект электродугового оборудования металлизации труб и трубного шва ( Margarido);
· Система подачи метализационной проволоки (Россия)
· Комплект ЗиП на 1 год работы
По состоянию на апрель 2025 года, ООО ПромТехника имеет возможность легальной продажи в РФ и запуска перечисленного выше оборудования европейского производства для создания системы производственной линии металлизации наружной поверхности труб и трубного шва.
Основные этапы металлизации труб:
· Приемка труб на подающие рольганги;
· Механическая очистка наружной поверхности труб или трубного шва перед металлизацией;
· Химическая подготовка ,как опция, поверхности труб или трубного шва ( травление, обезжиривание, пассивация, фосфатирование)
· Металлизация;
· Подача обработанных труб на принимающий рольганг;
Стоимость производственной линии металлизации труб
В стоимость оборудования определяется коммерческим предложением, основанном на согласованном ТЗ заказчика
Обучение персонала и постановка руки.
Практика поставки подобного оборудования указывает на необходимость обучения персонала заказчика.
