Напыление HVOF OERLIKON METCO
Общее сравнение технологий высокоскоростного газопламенного и жидкотопливного газопламенного напыления:
Какой вариант подходит именно для вашего применения? Мы поможем вам выбрать подходящую технологию. Только компания Oerlikon Metco обладает необходимым опытом в области технологий HVOF как для газотопливных, так и для жидкотопливных установок.
| Сравнение | Газотопливный пистолет=распылитель HVOF | Пистолет для высокоскоростного газопламенного распыления (HVOF) на жидком топливе |
|---|---|---|

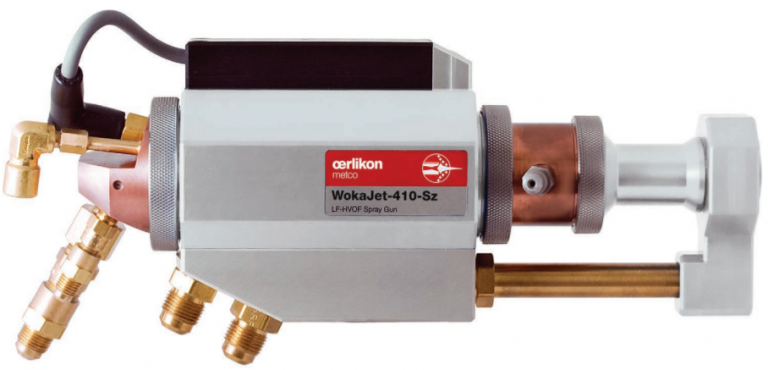

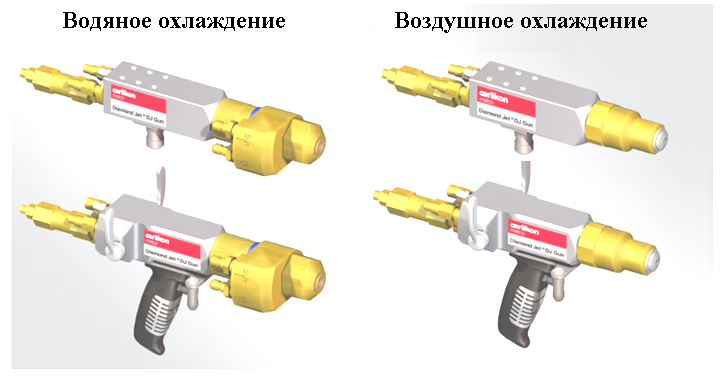

| Пистолет | Водоохлаждаемая алмазная реактивная пушка | Орудие WokaJet-410 |
| Общие характеристики | ||
| Варианты топлива | H 2 , CH 4 , C 2 H 4 , C 3 H 6 , C 3 H 8 | Jet-A или керосин |
| Давление сгорания | ~ 0,55 МПа (80 PSI) | От 0,55 до 0,83 МПа (от 80 до 120 фунтов на квадратный дюйм) |
| Скорость газа | 1800–2100 м/с (5900–6900 фут/с) | 2000–2200 м/с (6500–7200 фут/с) |
| Скорость частицы | 450–600 м/с (1475–1975 фут/с) | 475–700 м/с (1550–2300 фут/с) |
| Впрыскивание порошка | Осевая подача (зона нагрева) | Радиальная подача (зона охлаждения) |
| Давление впрыска порошка | Выше | Ниже |
| Норма распыления | до 120 г/мин (16 фунтов/ч) | до 200 г/мин (26,5 фунтов/ч) |
| Сравнение потребления (типичное потребление электроэнергии в час работы) | ||
| Топливо | 43800 л (1670 фут³ ) H₂ или 5280 л (200 фут³) ) ) C₃H₆ , или 5280 л ( 200 фут³ ) C₃H₈ | 28 л (7,3 галлона) керосина |
| Кислород | 18420 л (700 кубических футов ) | 61400 л (2335 куб. футов ) |
| Вода | 600 л (160 галлонов) | 2375 л (625 галлонов) |
Выбор системы топливоснабжения — газообразная или жидкотопливная — будет зависеть от многих факторов, включая:
- Конфигурация/геометрия детали, подлежащей покрытию.
- Состав субстрата
- Материал покрытия, который необходимо нанести.
- Желаемая толщина покрытия
- Применимые технические условия заказчика на покрытие
- Желаемая шероховатость поверхности после напыления
- Желаемая шероховатость готовой поверхности
- Желаемые внутренние напряжения покрытия
- Количество деталей, подлежащих покрытию.
- Размер покрытой площади
- Используемые вспомогательные ресурсы (технологические среды, воздух, вода и т. д.)
Как работает пистолет HVOF?
Напылители для высокоскоростного газопламенного напыления (HVOF) являются частью системы термического напыления в процессе HVOF. Процесс HVOF эффективно сжигает кислород и газообразное или жидкое топливо, создавая высокую кинетическую энергию с контролируемым подводом тепла. Порошкообразный материал для покрытия вводится в поток горячего газа и равномерно нагревается им до расплавленного или полурасплавленного состояния. Пламя и порошок ускоряются сужающимся/расширяющимся соплом (воздушной шапкой), создавая сверхзвуковые скорости газа и частиц, которые выталкивают частицы порошка к подложке, подлежащей покрытию. Частицы порошка пластически сплющиваются при ударе о подложку, охлаждаются и затвердевают, образуя покрытие. Высокие скорости частиц, равномерный нагрев и короткое время выдержки в совокупности обеспечивают получение очень плотных покрытий, прочно сцепленных с подложкой. Химический состав покрытия становится более предсказуемым, а сами покрытия имеют мелкозернистую однородную микроструктуру.
